Τόπος καταγωγής:
αρχικός
Μάρκα:
TI
Αριθμό μοντέλου:
LMV358IDR
μας ελάτε σε επαφή με
Βίντεο

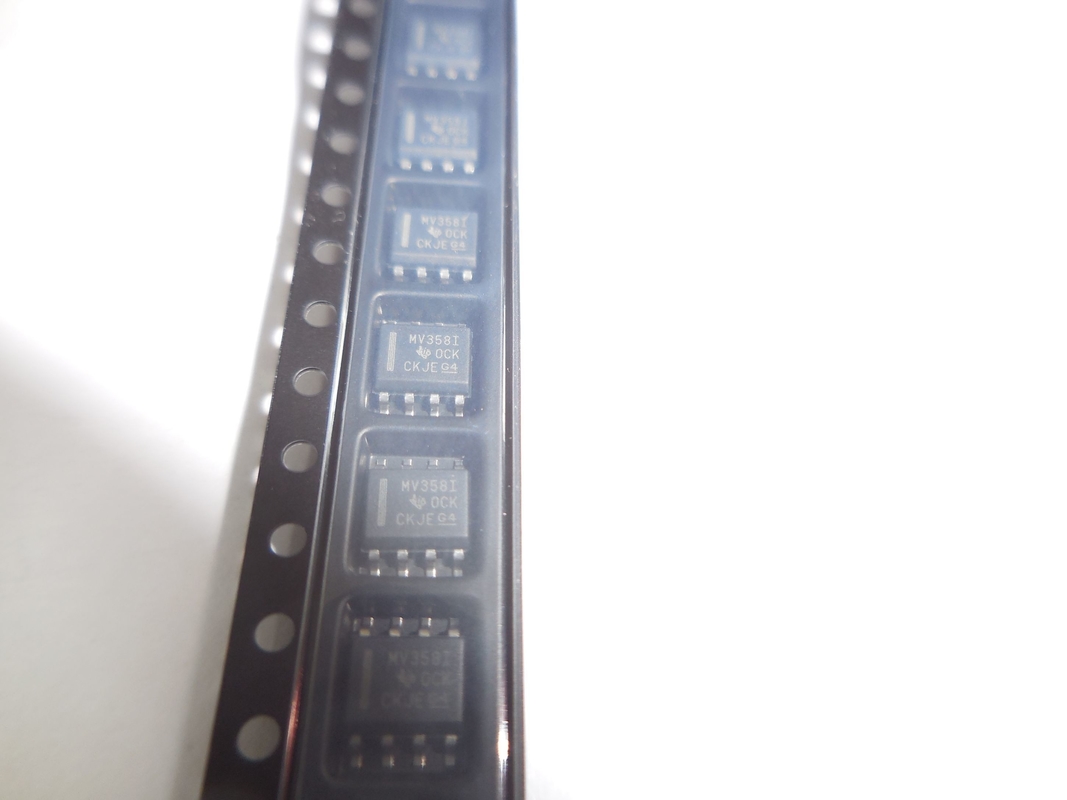

LMV358IDR είναι ένα δύο καναλιών, χαμηλής τάσης λειτουργικό ολοκληρωμένο κύκλωμα ενισχυτών (op-amp) (ολοκληρωμένο κύκλωμα) που κατασκευάζεται από τη Texas Instruments. Έχει ως σκοπό να λειτουργήσει με μια ενιαία τάση ανεφοδιασμού, παρέχοντας στην ταλάντευση εισαγωγής και παραγωγής ράγα--ραγών μια χαμηλή εισαγωγή αντισταθμίστε την τάση.
Εφαρμογές:
Ακουστικοί ενισχυτές και προενισχυτές.
Ενισχυτές αισθητήρων.
Ρυθμίζοντας κυκλώματα σημάτων.
Ενεργά φίλτρα.
Τάση-ελεγχόμενοι ταλαντωτές.
Χαρακτηριστικά γνωρίσματα:
Διπλά ανεξάρτητα op -op-amps σε μια ενιαία συσκευασία.
Ευρεία σειρά τάσης εισαγωγής: 2.7V σε 5.5V.
Ταλάντευση εισαγωγής και παραγωγής ράγα--ραγών.
Χαμηλής ισχύος κατανάλωση: 0,5 μΑ ανά κανάλι.
Υψηλή αναλογία απόρριψης κοινός-τρόπου (CMRR): 70 DB.
Η χαμηλή εισαγωγή αντιστάθμισε την τάση: 1 MV.
Σταύλος ενότητα-κέρδους.
Προστασία ESD: 2 kV (πρότυπο ανθρώπινων σωμάτων).
Παράμετροι:
Σειρά τάσης εισαγωγής: 2.7V σε 5.5V.
Σειρά τάσης παραγωγής: 0V σε VCC.
Λειτουργούσα σειρά θερμοκρασίας: -40°C σε 125°C.
Προϊόν εύρους ζώνης κέρδους: 1 MHZ.
Γυρίστε το ποσοστό: 0,5 V/μs.
Η εισαγωγή αντιστάθμισε την τάση: 1 MV.
Η εισαγωγή αντιστάθμισε το ρεύμα: NA 10.
Συσκευασία: Soic-8.
| ΕΕ RoHS | Υποχωρητικός |
| ECCN (ηε) | EAR99 |
| Θέση μερών | Ενεργός |
| HTS | 8542.33.00.01 |
| SVHC | Ναι |
| Αυτοκίνητος | Αριθ. |
| PPAP | Αριθ. |
| Τύπος | Ενισχυτής χαμηλής τάσης |
| Τύπος κατασκευαστών | Ενισχυτής χαμηλής τάσης |
| Αριθμός καναλιών ανά τσιπ | 2 |
| Ράγα στη ράγα | Ράγα στη ράγα παραγωγή |
| Τύπος παραγωγής | CMOS |
| Η μέγιστη εισαγωγή αντιστάθμισε την τάση (MV) | το 7@5V |
| Ελάχιστη ενιαία τάση ανεφοδιασμού (β) | 2.7 |
| Μέγιστη ενιαία τάση ανεφοδιασμού (β) | 5.5 |
| Η μέγιστη εισαγωγή αντιστάθμισε το ρεύμα (UA) | το 0.05@5V |
| Χαρακτηριστικό προκατειλημμένο ρεύμα εισαγωγής (UA) | το 0.015@5V |
| Μέγιστο προκατειλημμένο ρεύμα εισαγωγής (UA) | το 0.25@5V |
| Μέγιστο ρεύμα ανεφοδιασμού (μΑ) | το 0.44@5V |
| Χαρακτηριστικό ρεύμα παραγωγής (μΑ) | 60 |
| Τύπος παροχής ηλεκτρικού ρεύματος | Ενιαίος |
| Χαρακτηριστικός γυρίστε το ποσοστό (V/us) | το 1@5V |
| Χαρακτηριστική πυκνότητα τάσης θορύβου εισαγωγής (nV/rtHz) | το 39@5V |
| Συνήθες όφελος τάσης (DB) | 100 |
| Χαρακτηριστικό Noninverting εισήγαγε την τρέχουσα πυκνότητα θορύβου (pA/rtHz) | το 0.21@5V |
| Ελάχιστο CMRR (DB) | 50 |
| Ελάχιστη σειρά CMRR (DB) | 50 έως 60 |
| Χαρακτηριστικό προϊόν εύρους ζώνης κέρδους (MHZ) | 1 |
| Υποστήριξη κλεισίματος | Αριθ. |
| Ελάχιστη λειτουργούσα θερμοκρασία (°C) | -40 |
| Μέγιστη λειτουργούσα θερμοκρασία (°C) | 125 |
| Συσκευασία | Ταινία και εξέλικτρο |
| Μοντάρισμα | Η επιφάνεια τοποθετεί |
| Ύψος συσκευασίας | 1.5 (Max) |
| Πλάτος συσκευασίας | 3.98 (Max) |
| Μήκος συσκευασίας | 5 (Max) |
| PCB που αλλάζουν | 8 |
| Όνομα τυποποιημένης συσκευασίας | ΕΤΣΙ |
| Συσκευασία προμηθευτών | SOIC |
| Αρίθμηση καρφιτσών | 8 |
| Μορφή μολύβδου | Γλάρος-φτερό |
